ALO 2

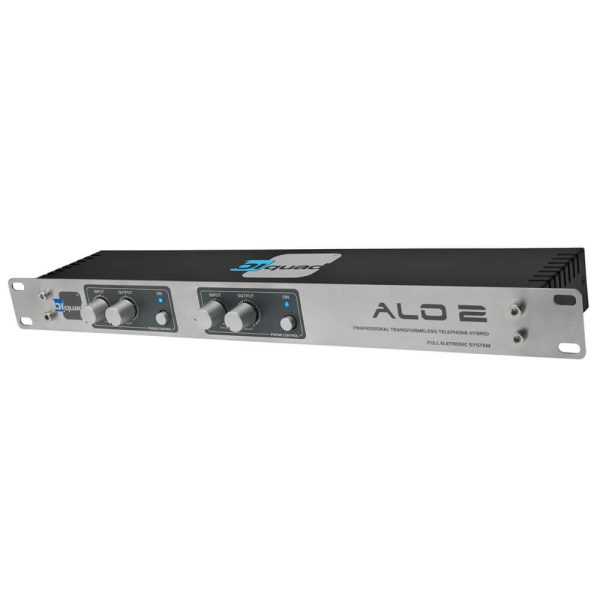

Interface telefônica híbrida de duas linhas, em gabinete padrão rack, para uso em estúdios de rádio e televisão.
- Descrição
- Características
- Downloads
- Garantia
Descrição
Descrição
INTERFACE TELEFÔNICA FÍSICA, 2 LINHAS, ANALÓGICA, PASSIVA
Circuito similar aos demais modelos ALO e não necessita de alimentação da rede elétrica, facilitando ainda mais seu uso.
Permite a conexão de até dois ouvintes simultaneamente.
Possui filtros RFI em sua entrada de linha telefônica, nas entradas e saídas de áudio, evitando interferências eletromagnéticas.
Apresenta uma proteção contra descargas elétricas provenientes das linhas telefônicas, protegendo o equipamento.
Funciona em linhas telefônicas convencionais ou em ramais PABX com variações entre 20 e 50V, com corrente mínima de 20mA.
Entradas e saídas de áudio balanceadas com conectores XLR, isoladas por transformadores, garantem alta qualidade e imunidade a ruídos, proporcionando um áudio limpo e claro.

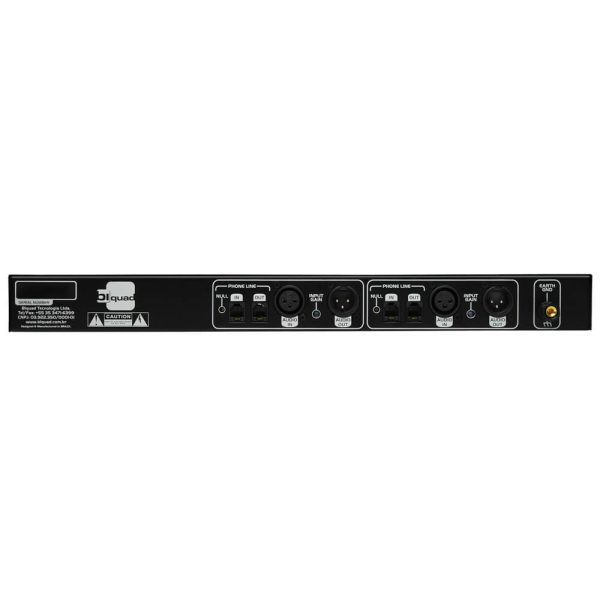

Possui controle de ganho de entrada de áudio no painel traseiro.
Permite a conexão de até dois ouvintes simultaneamente.
Com circuitos de híbridos completamente independentes para cada ouvinte, permitindo conferencia entre eles através do mix-minus da console de áudio.
O circuito de híbrida (transformação de 2 em 4 fios) é totalmente eletrônico e ativo, possuindo um ajuste para cancelamento de eco que proporciona uma isolação em torno de 50dB @ 1KHz.

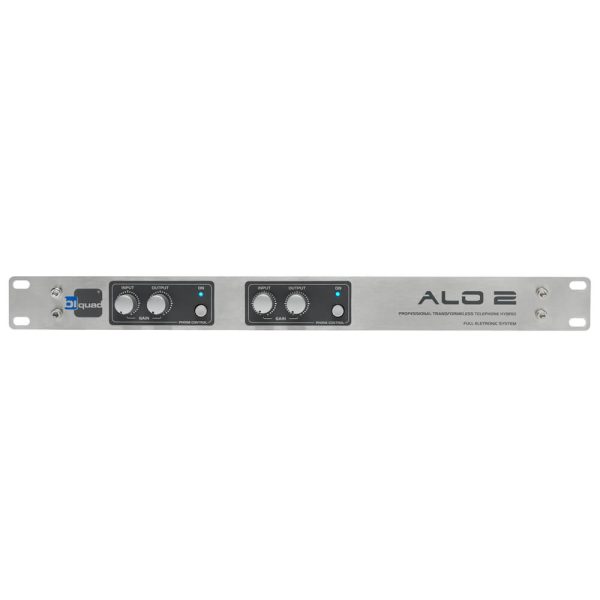

No painel frontal, o equipamento apresenta uma chave ON/OFF que atende a chamada telefônica, um led indicador de chamada, que fica ativo quando o equipamento está em funcionamento, um controle de volume de retorno ao ouvinte e ainda um controle de volume de saída de áudio para a console de mixagem.
Muito versátil, a ALO 2 é o equipamento ideal para ser usado em estúdios de transmissão e gravação, afim de extrair e inserir áudio com qualidade na linha telefônica convencional POTS.

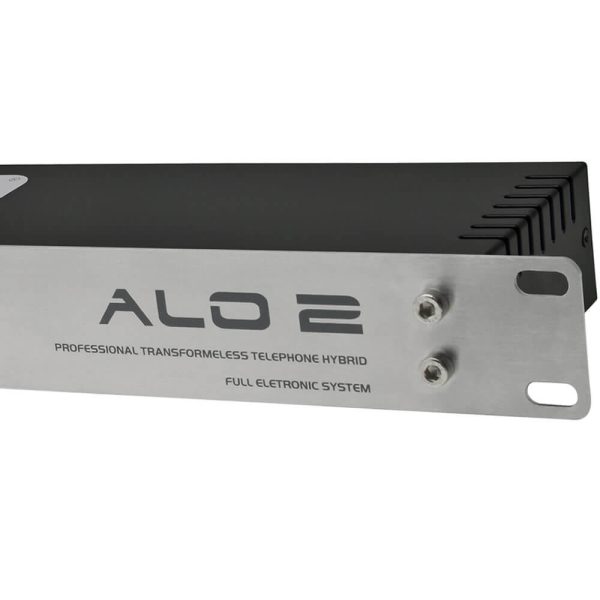

Seu gabinete possui um acabamento em alto padrão, com painel em aço inox escovado.
NCM: 8517.18.99
Dimensões (Padrão rack – LxAxP):
– 482,0 mm x 44,5 mm x 120 mm;
– 19” x 1,75” x 4,7” pol.
Peso:
– 1,20 Kg sem embalagem;
– 1,70 Kg com embalagem.
Cubagem:
– 0,017577m³.
Características
Entrada
- Tipo: Entrada de linha telefônica padrão;
- Conector: RJ-11 (6p4) fêmea;
- Impedância característica: 600Ω;
- Funciona com tensões entre 20 e 50 V de alimentação da central (aceita PABX).
* Para um perfeito funcionamento do equipamento é desejável que a central forneça 50mA de corrente.
** A mínima corrente de trabalho é 20mA.
Saída
- Tipo: Saída de linha telefônica para ligação de um aparelho telefônico convencional;
- Conector: RJ-11 (6p4) fêmea;
- Impedância característica: 600Ω;
- Saída comutada mecanicamente, quando o equipamento esta inoperante a saída telefônica é uma extensão da entrada. Quando o equipamento entra em operação esta saída é desativada.
Entrada de Áudio (Retorno ao Ouvinte)
- Tipo Mono balanceada, isolada magneticamente por transformador de alta qualidade;
- Impedância: > 10 kΩ;
- Conector: XLR Fêmea;
- Controle de Ganho: o ajuste de ganho no painel traseiro permite sinais de entrada de -10 a +4dBu.
* Além do ajuste de ganho de trabalho, o equipamento disponibiliza no painel frontal o ajuste de volume para o ouvinte, que pode ser ajustado de -∞ a 0dB em relação ao nível de entrada de áudio.
Saída de Áudio
- Tipo mono balanceada, isolada magneticamente por transformador de alta qualidade;
- Impedância: < 150Ω;
- Conector: XLR Macho;
- Controle de Ganho: -∞ a 0dB.
- O nível nominal de saída é 0dBu, mas depende da qualidade da ligação telefônica.
Circuito de Híbrida
- Tipo: Totalmente eletrônica sem o uso de transformadores. A transformação de 2 para 4 fios é feita por um circuito integrado especifico para esta finalidade;
- Cancelamento de eco: ajustável no painel traseiro depende das características elétricas da linha telefônica.
- Proteção contra descargas atmosféricas que evita a queima do equipamento.
* Em laboratório o cancelamento atingido foi de 56 dB @ 1kHz;
**Para um perfeito funcionamento da proteção, é essencial um bom aterramento elétrico do produto.
Alimentação
- Se a linha telefônica, por algum motivo, estiver fora dos padrões determinados pela Anatel, o funcionamento do equipamento ficará comprometido.
Dimensões
- Padrao rack (L x A x P): 482,0 mm x 44,5 mm x 120 mm;
- 19” x 1,75” x 4,7” pol.;
- Peso: 1,3 Kg s/ embalagem;
- 2,3 Kg c/ embalagem.
