DIST-28
Distribuidor de áudio com 2 entradas e 8 saídas balanceadas e ativas, com controles de volumes independentes.
- Descrição
- Características
- Downloads
- Garantia
- Opções
Descrição
DISTRIBUIDOR DE ÁUDIO, 2 IN X 8 OUT, MONO/STEREO
O DIST-28 possui 2 entradas balanceadas com conectores XLR no painel traseiro e 2 saídas Thru, podendo ser utilizadas para cascatear vários equipamentos sem ocupar uma das saídas de distribuição.

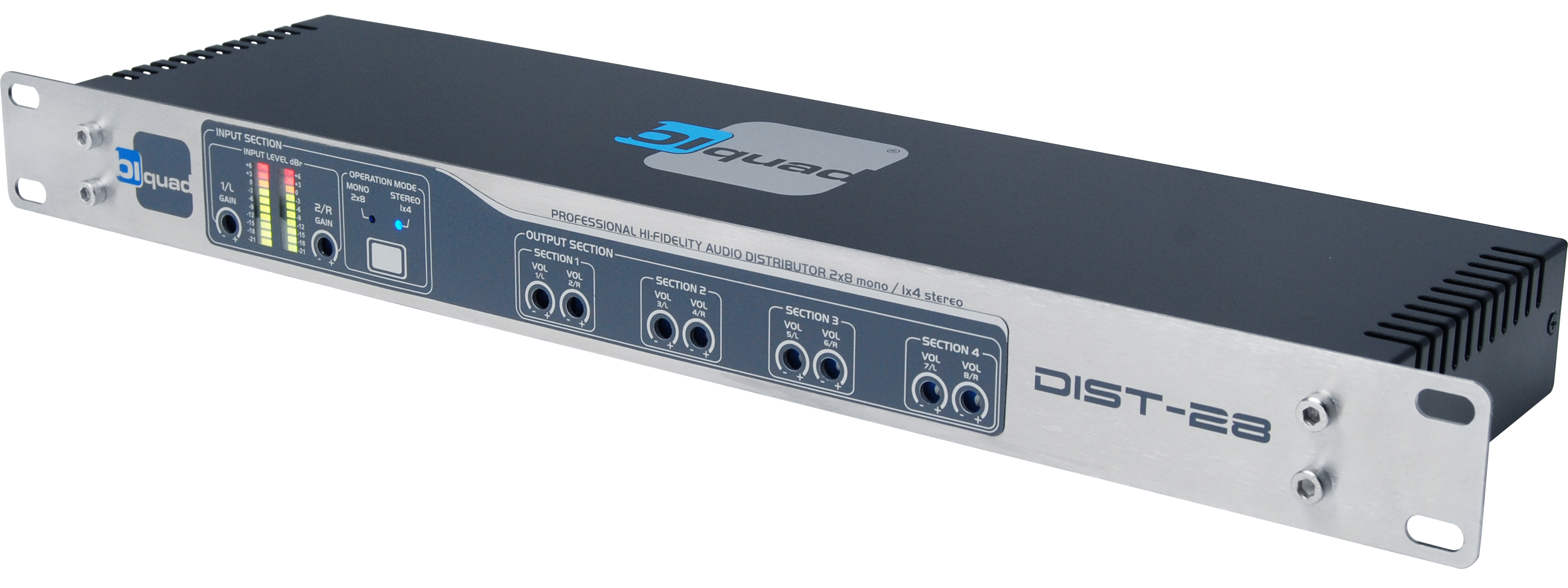

Os níveis de áudio das entradas podem ser controlados no painel frontal do equipamento e visualizados através de um VU digital.
Há um botão que possibilita trabalhar com sinal estéreo ou mono. Para o formato estéreo, tem-se 2 canais independentes (L/R) na entrada para 4 conjuntos estéreos independentes na saída (L/R). Para o formato mono, os canais de entrada (L/R) são somados (L+R) e distribuídos nas 8 saídas. Cada saída possui seu próprio controle de nível que pode ser efetuado no painel frontal do equipamento.
Todos os conectores de entradas e saídas de áudio são XLR de altíssima qualidade e os circuitos de entradas e saídas são balanceados eletronicamente com amplificadores operacionais de qualidade altamente profissional e baixíssimo ruído (NE)5532.
Cada saída pode fornecer sinais para impedâncias mínimas de até 600 Ohms com mínima distorção.
A banda passante do equipamento é extremamente ampla com baixíssimo deslocamento de fase, distorção harmônica e de intermodulação. Possui uma relação sinal ruído muito alta, características que fazem do DIST-28 um equipamento HI END
especializado em uso profissional para estúdios de rádio, televisão, produção, e sonorizações de maneira geral.
Extremamente útil e versátil, deve se usado para manter a organização, controle e qualidade na distribuição de sinais de áudio em instalações profissionais.

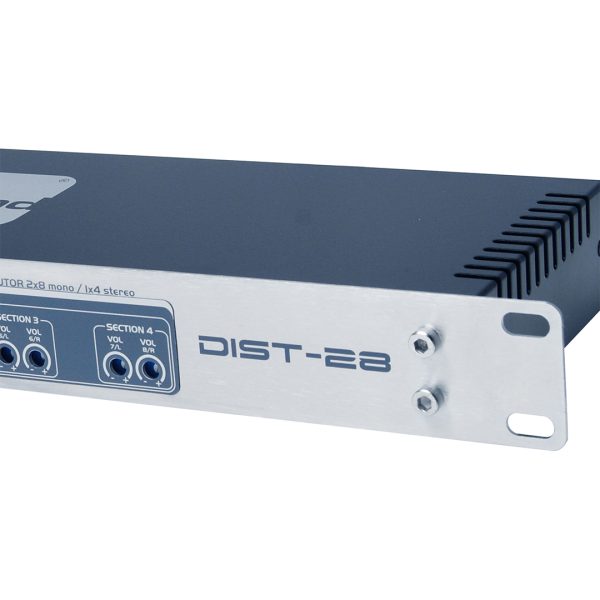

Gabinete em padrão rack, com painel frontal construído em aço inox escovado.
Entrada de energia Full Range – 90 a 240V / 47 a 63Hz.
NCM: 8518.40.00
Dimensões: Padrão rack (L x A x P):
– 482,0 mm x 44,5 mm x 135 mm;
– 19” x 1,75” x 5,32” pol.
Peso:
– 1,80 Kg sem embalagem;
– 2,50 Kg com embalagem.
Cubagem:
– 0,017577m³.
- Possui 2 entradas e 8 saídas eletronicamente balanceadas sem o uso de transformadores;
- Disponibiliza 2 saídas balanceadas extras (espelho da entrada) para envio do sinal para outro equipamento;
- Recurso para operação em mono ou estéreo;
- VU digital de indicação de nível de entrada;
- Controle de ganho de entrada independente por canal;
- Controle de volume de saída independente para as 8 saídas;
- Fonte de alimentação digital, bivolt automática;
- Conectores de entrada e saída de áudio tipo XLR profissional com pinos banhados a ouro;
- Amplificadores operacionais NE5532 que trabalham com impedâncias de 600 Ohms e mínima distorção;
- Filtro de RF nas entradas e saídas de áudio para operação em ambientes de alta interferência eletromagnética;
- Trabalha com níveis de até +24dBu, nível nominal de trabalho: +4dBu;
- Operação fácil e intuitiva.
